氧化锌避雷器带电测试仪测试线接线方法

氧化锌避雷器带电测试仪测试线接线方法

1．测试线接线方法

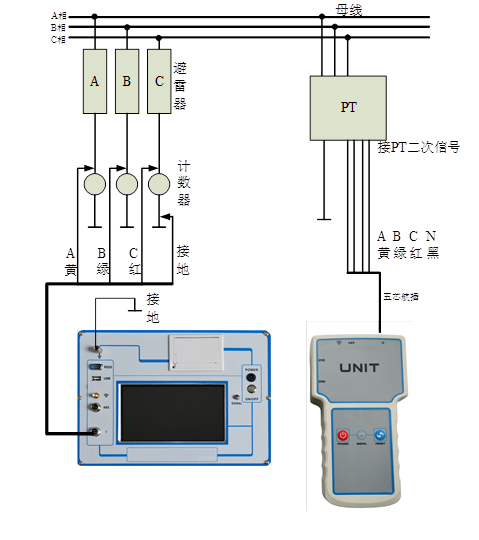

（1）方式一：现场带电接线方式（电流计数器两端采样、电压PT二次侧取样或检修电源端子箱电压（母线相关）取样）

图3

测试线接线方法如图3所示，请先接主机电流线（航插4芯引出4根线），接入主机航插，再接黑线到计数器下端地线，然后分别按黄绿红颜色线接入A、B 、C相避雷器下端计数器上端。

（A）接PT二次测量端方式：再接主机的电压线（航插5芯引出4根线），接入航插，再接PT二次测量端，分别按黄绿红黑颜色线接入二次侧测量端的A、B、C、O，一定要小心谨慎接线以避免PT二次或试验电压短路。

软件设置：

   电流钳：选择“否"。

同步方式：可以选择“有线同步"（有电压），电压方式选用“三相电压"。

PT变比：根据PT的电压比值来输入，一般35KV电压等级为350，220KV电压等级为2200，500KV电压等级为5000等。

抗干扰：一般选“否"，在相角差完--全异常情况下选“是"，并设置补偿角度。

此接线方式下做单相测试或二相测试时，只接相应的测试线，其它线悬置。

此接线方式兼容只取B相电压，即电压线只接B、O端子，其它线悬空，软件的电压方式选“B相电压"。

（B）接检修电源端子箱：再接主机的电压线（航插5芯引出4根线），接入航插，再接检修电源端子箱，分别按绿黑色线接入B相电压，一定要小心谨慎接线以避免短路。

软件设置：

   电流钳：选择“否"。

同步方式：可以选择“有线同步"（有电压），电压方式选用“检修电源"。

电压等级：根据电压等级来输入，一般35KV电压等级为35，220KV电压等级为220，500KV电压等级为500等。

抗干扰：选“否"。

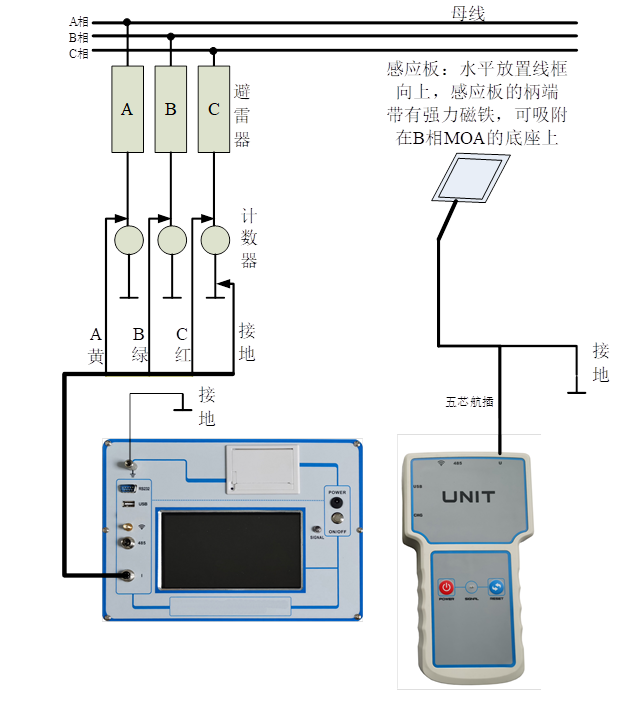

（2）方式二：现场带电接线方式（电流计数器两端采样、电压用感应板方式取样（选配））

图4

测试线接线方法如图4所示，请先接主机电流线（航插4芯引出4根线），接入主机航插，再接黑线到计数器下端地线，然后分别按黄绿红颜色线接入A、B 、C相避雷器下端计数器上端。

接感应板的方法，接单元航插（航插5芯引出3根线），再将其中黑色接地，再安装感应板。要求水平放置线框向上，感应板的柄端带有强力磁铁，可吸附在B相MOA的底座上，最好处于B相避雷器母线正下方，A、C两相通过软件推算电压基准。

软件设置：

   电流钳：选择“否"。

同步方式：可以选择“有线同步"或“无线同步"，电压方式选用“感应板"。有线同步时，请接上两机之间的485通信线；无线同步时，请接上两机的天线。

PT变比：根据PT的电压比值来输入，一般35KV电压等级为350，220KV电压等级为2200，500KV电压等级为5000等。

抗干扰：选“否"。

此接线方式下做单相测试或二相测试时（必须包含B相），只接相应的测试线，其它线悬置。

（3）方式三：现场带电接线方式电流计数器两端采样、无电压方式取样“无电压"或“电流法"）

图5

测试线接线方法如图4所示，请先接主机电流线（航插4芯引出4根线），接入主机航插，再接黑线到计数器下端地线，然后分别按黄绿红颜色线接入A、B 、C相避雷器下端计数器上端。

不需要单元，无需接电压线。

同步方式：可以选择“无电压"或“电流法"。

电流钳：选择“否"。

电压等级：根据电压等级来输入，一般35KV电压等级为35，220KV电压等级为220，500KV电压等级为500等。

移相角度：默认为83.5度，可以根据实际数据设置（在有电压信号时，测量计算显示的相角差），电流法无需设置。

抗干扰（选配一）：选“否"。

此接线方式下做单相测试或二相测试时，只接相应的测试线，其它线悬置。

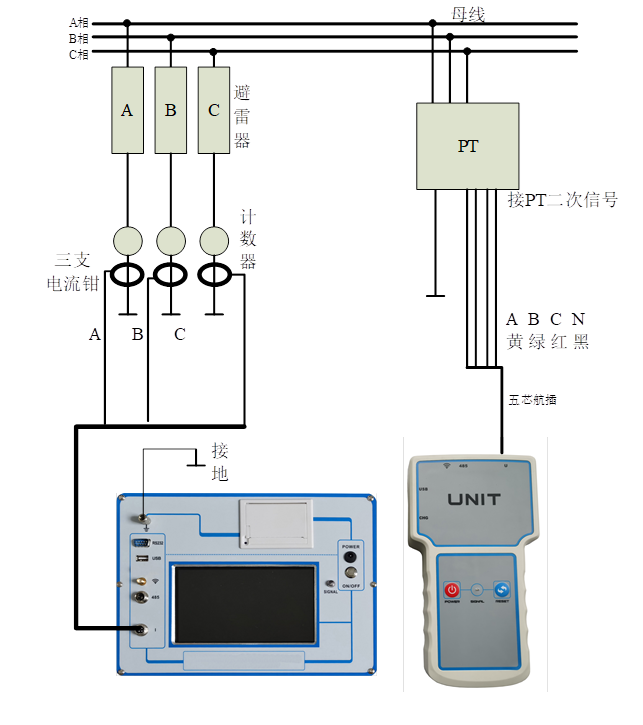

（4）方式四：现场带电接线方式（电流接地线采样、电压PT二次侧取样）

图6

测试线接线方法如图6所示，请先接主机电流线（航插4芯引出4根线），接入主机航插，再接三支电流钳，注意方向，然后分别按黄绿红颜色线接入A、B 、C相避雷器的接地线。

再接单元的电压线（航插5芯引出4根线），接入单元航插，再接PT二次测量端，分别按黄绿红黑颜色线接入二次侧测量端的A、B、C、O，一定要小心谨慎接线以避免PT二次或试验电压短路。

软件设置：

   电流钳：选择“是"。

同步方式：可以选择“有线同步"或“无线同步"，电压方式选用“三相电压"。有线同步时，请接上两机之间的485通信线；无线同步时，请接上两机的天线。

PT变比：根据PT的电压比值来输入，一般35KV电压等级为350，220KV电压等级为2200，500KV电压等级为5000等。

抗干扰：一般选“否"，在相角差完--全异常情况下选“是"，并设置补偿角度。

移相角度：默认为83.5度，可以根据实际数据设置，电流钳泄磁较大，角度通过软件设置。

此接线方式下做单相测试或二相测试时，只接相应的测试线，其它线悬置。

此接线方式兼容只取B相电压，即电压线只接B、O端子，其它线悬空，软件的电压方式选“B相电压"。

（5）方式五：实验室模拟接线方式（三相电压取样）

图6

在变压器停电状态下，实验室三相接线方法如图6所示，请先将仪器和试验变压器可靠地线，再接电流测试线（航插4芯出4芯线的黄、绿、红线分别接A、B、C三个氧化锌避雷器下端，黑线接地），最后接电压测试线（航插5芯出4芯线的黄、绿、红线接变压器测量绕组一端，黑线接变压器的测量绕组的另一端，注意方向，如方向不对可对调一下）。

检查正确接线后，慢慢升压到氧化锌避雷器的运行电压（相电压），然后操作仪器开始试验。

电流钳：选择“否"。

同步方式：可以选择“有线同步"或“无线同步"，电压方式选用“三相电压"。有线同步时，请接上两机之间的485通信线；无线同步时，请接上两机的天线。

PT变比：根据试验变压器的测量变比（高压绕组与测量绕组的比值）来输入。比如50KV试验变压器，测量绕组（仪表端）为100V，此值设置为50KV：100V＝500。

抗干扰：选“否"。

此接线方式下做单相测试或二相测试时，只接相应的测试线，其它线悬置。

此方式测试，客户需要配置试验变压器一套。试验变压器选型时，容量不需要很大，最高电压大于避雷器工作时的相电压。

2．通信线接线方法

（1）无电压

无电压方式下，不需单元，软件模拟电压与电流之间的相角差。

（2）有线同步

图7

接上485同步线，主机和单元都选择“有线同步"和其它设置，按“测试"按钮。信号灯2秒亮熄交替，处于发射状态。主机接收到信号时，信号灯也以2秒亮熄交替。若主机信号灯常亮或常熄，通信失败。

 （3）无线同步

图8

接上无线天线，主机和单元都选择“无线同步"和其它设置，按“测试"按钮。信号灯2秒亮熄交替，处于发射状态。主机接收到信号时，信号灯也以2秒亮熄交替。若主机信号灯常亮或常熄，通信失败。

无线天线通信要尽量不隔墙。若一端处于室内，请将其拖线至窗口，尽量让两者处于不隔墙状态。两个天线处于空旷空间，有一定的高度，通信信号强。
